| 首頁 關于遠東 產品目錄 銷售網絡 生產設備 公司資質 技術支持 聯系我們 齒輪泵(齒輪油泵,不銹鋼齒輪泵)殼體孔的加工方法及夾具設計

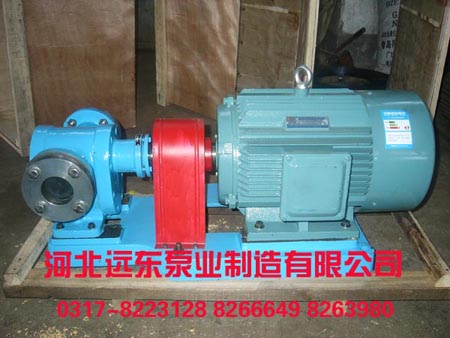

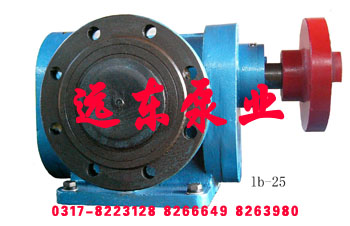

齒輪泵(齒輪油泵,不銹鋼齒輪泵)殼體上有兩個孔要求的加工精度高。在中、小批量生產時，一般都使用通用機床和專用工裝來加工，這種加工方法很難達到精度要求。我校實習工廠生產這一零件時，從加工方法、刀具、夾具方面進行不斷改進，較好地解決了這一問題，使加工質量穩定可靠。 1、泵體孔的精度要求和加工方法 經過反復試驗、改進，現采用如下加工方法：將兩孔加工放在兩端面、4-9孔加工 2、夾具設計 由于孔加工的第二道工序是關鍵工序，這里僅介紹本工序的夾具設計。 (1)夾具方案與結構：選擇泵體上G面和兩個9對角孔為定位基準，夾具上用兩銷一面定位。采用直線分度形式。用兩個鉤形壓板夾緊零件。圖2為夾具結構示意圖(注：圖中只標出關鍵尺寸和主要零件序號)。夾具體1為角鐵形，用螺釘、錐銷裝于拖板上。移動分度塊2與夾具體1通過燕尾導軌配合，并用螺栓3鎖緊。在分度塊2上裝有圓柱銷4和削邊銷9，通過這兩銷和平面P使零件定位于分度塊2上，并用兩鉤形壓板14壓緊。支承座6用于支承刀具尾端。用手拉式圓柱銷分度對定機構。為方便操作，將工件安裝在夾具右邊，夾具體、分度塊上開有孔，以便刀具進入工件加工。為防止切屑進入件1與2的結合面，在夾具體1的孔中裝有防屑套10。 (2)夾具操作：將工件裝入兩定位銷，擰緊鉤形壓板螺母，縱向移動拖板使對定機構15的圓柱銷插入到加工第一個孔的銷孔中。當加工完第一個孔后，松開兩個鎖緊螺母3，拔出對定機構15的圓柱銷，移動分度塊2，使對定機構15的圓柱銷插入到加工第二個孔的銷孔中，并擰緊螺母3，加工第二個孔。 (3)夾具安裝要求：制造時，分度對定機構的圓柱銷與襯套12采用配制，配合間隙不大于0.01mm。安裝時，保證夾具加工中心線K與車床主軸軸線同軸度，同軸度公差為0.015mm。定位支承面P與車床主軸軸線垂直，公差為0.02mm。當夾具安裝調整好后，橫向進給要鎖死，縱向進給設置死擋鐵。 (4)夾具特點：采用基準重合原則，定位誤差小，分度精度較高。刀具兩端支承，跳動小，加工孔的尺寸精度高。夾緊可靠，操作方便。經長期使用證明，能充分保證加工精度要求，不足之處是加工過程中不便觀察。 齒輪泵(齒輪油泵,不銹鋼齒輪泵)殼體上有兩個孔要求的加工精度高。在中、小批量生產時，一般都使用通用機床和專用工裝來加工，這種加工方法很難達到精度要求。我校實習工廠生產這一零件時，從加工方法、刀具、夾具方面進行不斷改進，較好地解決了這一問題，使加工質量穩定可靠。 1、齒輪泵(齒輪油泵,不銹鋼齒輪泵)泵體孔的精度要求和加工方法 經過反復試驗、改進，現采用如下加工方法：將兩孔加工放在兩端面、4-9孔加工工序之后，并將4-9中一對角孔精度提高到9H8，用于定位。然后采用三道工序加工R18.41和12.5的孔。第一道工序：在車床上用分度回轉夾具車R18.41孔至R18.31＋0．065＋0．035(R18.41有鑄造底孔)，鉆12.5孔至11.5、再鏜至12.4±0.01。第二道工序：設計專用復合鉸刀，在車床上(因鉆床主軸回轉精度低，不能用鉆床)同時鉸削R18.41和12.5同軸孔。大孔鉸至R18．41＋0．055＋0．025，兩小孔鉸至12.5S7尺寸。刀具裝在主軸上(去掉卡盤)，且刀具尾端在夾具上設有導向支承。夾具裝在拖板上(拆去刀架)，用直線分度夾具。第三道工序：在鉆床上用浮動鉸刀將其中一小孔鉸至12.5F7的尺寸要求。 2、夾具設計 由于孔加工的第二道工序是關鍵工序，這里僅介紹本工序的夾具設計。 (1)夾具方案與結構：選擇泵體上G面和兩個9對角孔為定位基準，夾具上用兩銷一面定位。采用直線分度形式。用兩個鉤形壓板夾緊零件。圖2為夾具結構示意圖(注：圖中只標出關鍵尺寸和主要零件序號)。夾具體1為角鐵形，用螺釘、錐銷裝于拖板上。移動分度塊2與夾具體1通過燕尾導軌配合，并用螺栓3鎖緊。在分度塊2上裝有圓柱銷4和削邊銷9，通過這兩銷和平面P使零件定位于分度塊2上，并用兩鉤形壓板14壓緊。支承座6用于支承刀具尾端。用手拉式圓柱銷分度對定機構。為方便操作，將工件安裝在夾具右邊，夾具體、分度塊上開有孔，以便刀具進入工件加工。為防止切屑進入件1與2的結合面，在夾具體1的孔中裝有防屑套10。 (2)夾具操作：將工件裝入兩定位銷，擰緊鉤形壓板螺母，縱向移動拖板使對定機構15的圓柱銷插入到加工第一個孔的銷孔中。當加工完第一個孔后，松開兩個鎖緊螺母3，拔出對定機構15的圓柱銷，移動分度塊2，使對定機構15的圓柱銷插入到加工第二個孔的銷孔中，并擰緊螺母3，加工第二個孔。 (3)夾具安裝要求：制造時，分度對定機構的圓柱銷與襯套12采用配制，配合間隙不大于0.01mm。安裝時，保證夾具加工中心線K與車床主軸軸線同軸度，同軸度公差為0.015mm。定位支承面P與車床主軸軸線垂直，公差為0.02mm。當夾具安裝調整好后，橫向進給要鎖死，縱向進給設置死擋鐵。 (4)夾具特點：采用基準重合原則，定位誤差小，分度精度較高。刀具兩端支承，跳動小，加工孔的尺寸精度高。夾緊可靠，操作方便。經長期使用證明，能充分保證加工精度要求，不足之處是加工過程中不便觀察。齒輪泵(齒輪油泵,不銹鋼齒輪泵)殼體上有兩個孔要求的加工精度高。在中、小批量生產時，一般都使用通用機床和專用工裝來加工，這種加工方法很難達到精度要求。我校實習工廠生產這一零件時，從加工方法、刀具、夾具方面進行不斷改進，較好地解決了這一問題，使加工質量穩定可靠。 1、齒輪泵(齒輪油泵,不銹鋼齒輪泵)泵體孔的精度要求和加工方法 經過反復試驗、改進，現采用如下加工方法：將兩孔加工放在兩端面、4-9孔加工工序之后，并將4-9中一對角孔精度提高到9H8，用于定位。然后采用三道工序加工R18.41和12.5的孔。第一道工序：在車床上用分度回轉夾具車R18.41孔至R18.31＋0．065＋0．035(R18.41有鑄造底孔)，鉆12.5孔至11.5、再鏜至12.4±0.01。第二道工序：設計專用復合鉸刀，在車床上(因鉆床主軸回轉精度低，不能用鉆床)同時鉸削R18.41和12.5同軸孔。大孔鉸至R18．41＋0．055＋0．025，兩小孔鉸至12.5S7尺寸。刀具裝在主軸上(去掉卡盤)，且刀具尾端在夾具上設有導向支承。夾具裝在拖板上(拆去刀架)，用直線分度夾具。第三道工序：在鉆床上用浮動鉸刀將其中一小孔鉸至12.5F7的尺寸要求。 2、夾具設計 由于孔加工的第二道工序是關鍵工序，這里僅介紹本工序的夾具設計。 (1)夾具方案與結構：選擇泵體上G面和兩個9對角孔為定位基準，夾具上用兩銷一面定位。采用直線分度形式。用兩個鉤形壓板夾緊零件。圖2為夾具結構示意圖(注：圖中只標出關鍵尺寸和主要零件序號)。夾具體1為角鐵形，用螺釘、錐銷裝于拖板上。移動分度塊2與夾具體1通過燕尾導軌配合，并用螺栓3鎖緊。在分度塊2上裝有圓柱銷4和削邊銷9，通過這兩銷和平面P使零件定位于分度塊2上，并用兩鉤形壓板14壓緊。支承座6用于支承刀具尾端。用手拉式圓柱銷分度對定機構。為方便操作，將工件安裝在夾具右邊，夾具體、分度塊上開有孔，以便刀具進入工件加工。為防止切屑進入件1與2的結合面，在夾具體1的孔中裝有防屑套10。 (2)夾具操作：將工件裝入兩定位銷，擰緊鉤形壓板螺母，縱向移動拖板使對定機構15的圓柱銷插入到加工第一個孔的銷孔中。當加工完第一個孔后，松開兩個鎖緊螺母3，拔出對定機構15的圓柱銷，移動分度塊2，使對定機構15的圓柱銷插入到加工第二個孔的銷孔中，并擰緊螺母3，加工第二個孔。 (3)夾具安裝要求：制造時，分度對定機構的圓柱銷與襯套12采用配制，配合間隙不大于0.01mm。安裝時，保證夾具加工中心線K與車床主軸軸線同軸度，同軸度公差為0.015mm。定位支承面P與車床主軸軸線垂直，公差為0.02mm。當夾具安裝調整好后，橫向進給要鎖死，縱向進給設置死擋鐵。 (4)夾具特點：采用基準重合原則，定位誤差小，分度精度較高。刀具兩端支承，跳動小，加工孔的尺寸精度高。夾緊可靠，操作方便。經長期使用證明，能充分保證加工精度要求，不足之處是加工過程中不便觀察。 齒輪泵殼體上有兩個孔要求的加工精度高。在中、小批量生產時，一般都使用通用機床和專用工裝來加工，這種加工方法很難達到精度要求。我校實習工廠生產這一零件時，從加工方法、刀具、夾具方面進行不斷改進，較好地解決了這一問題，使加工質量穩定可靠。 1、泵體孔的精度要求和加工方法 經過反復試驗、改進，現采用如下加工方法：將兩孔加工放在兩端面、4-9孔加工工序之后，并將4-9中一對角孔精度提高到9H8，用于定位。然后采用三道工序加工R18.41和12.5的孔。第一道工序：在車床上用分度回轉夾具車R18.41孔至R18.31＋0．065＋0．035(R18.41有鑄造底孔)，鉆12.5孔至11.5、再鏜至12.4±0.01。第二道工序：設計專用復合鉸刀，在車床上(因鉆床主軸回轉精度低，不能用鉆床)同時鉸削R18.41和12.5同軸孔。大孔鉸至R18．41＋0．055＋0．025，兩小孔鉸至12.5S7尺寸。刀具裝在主軸上(去掉卡盤)，且刀具尾端在夾具上設有導向支承。夾具裝在拖板上(拆去刀架)，用直線分度夾具。第三道工序：在鉆床上用浮動鉸刀將其中一小孔鉸至12.5F7的尺寸要求。 2、夾具設計 由于孔加工的第二道工序是關鍵工序，這里僅介紹本工序的夾具設計。 (1)夾具方案與結構：選擇泵體上G面和兩個9對角孔為定位基準，夾具上用兩銷一面定位。采用直線分度形式。用兩個鉤形壓板夾緊零件。圖2為夾具結構示意圖(注：圖中只標出關鍵尺寸和主要零件序號)。夾具體1為角鐵形，用螺釘、錐銷裝于拖板上。移動分度塊2與夾具體1通過燕尾導軌配合，并用螺栓3鎖緊。在分度塊2上裝有圓柱銷4和削邊銷9，通過這兩銷和平面P使零件定位于分度塊2上，并用兩鉤形壓板14壓緊。支承座6用于支承刀具尾端。用手拉式圓柱銷分度對定機構。為方便操作，將工件安裝在夾具右邊，夾具體、分度塊上開有孔，以便刀具進入工件加工。為防止切屑進入件1與2的結合面，在夾具體1的孔中裝有防屑套10。 (2)夾具操作：將工件裝入兩定位銷，擰緊鉤形壓板螺母，縱向移動拖板使對定機構15的圓柱銷插入到加工第一個孔的銷孔中。當加工完第一個孔后，松開兩個鎖緊螺母3，拔出對定機構15的圓柱銷，移動分度塊2，使對定機構15的圓柱銷插入到加工第二個孔的銷孔中，并擰緊螺母3，加工第二個孔。 (3)夾具安裝要求：制造時，分度對定機構的圓柱銷與襯套12采用配制，配合間隙不大于0.01mm。安裝時，保證夾具加工中心線K與車床主軸軸線同軸度，同軸度公差為0.015mm。定位支承面P與車床主軸軸線垂直，公差為0.02mm。當夾具安裝調整好后，橫向進給要鎖死，縱向進給設置死擋鐵。 (4)夾具特點：采用基準重合原則，定位誤差小，分度精度較高。刀具兩端支承，跳動小，加工孔的尺寸精度高。夾緊可靠，操作方便。經長期使用證明，能充分保證加工精度要求，不足之處是加工過程中不便觀察。 | |||||||||
